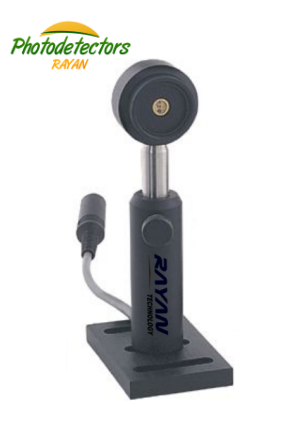

RASIP-P系列高速硅光电探测器

RASIP-P系列高速硅光电探测器

特点:
■宽光谱覆盖范围350-1100nm
■高响应度0.65A/mW(@λ=970nm)
■低暗电流0.01nA
■上升/下降响应时间6ns
■全铜针低噪声Q9 BNC信号输出

应用:
■光学通讯领域
■光学识别系统
■光学控制系统
■医疗光学测试系统
■光学实验及高速测光实验

光谱响应曲线:


外形尺寸:

基本参数

型号RASIP-P-020ARASIP-P-040ARASIP-P-3CD
感光面积Φ0.51mmΦ1.02mm1.27 x2.54mm
光谱范围350-1100nm350-1100nm350-1100nm
响应度0.65A/W@λ=970nm0.65A/W@λ=970nm0.65A/W@λ=970nm
暗电流0.01nA0.05nA0.15nA
上升沿时间6ns@λ=632nm8ns@λ=632nm10ns@λ=632nm
反向击穿电压30V30V30V
操作温度40~+100 ℃40~+100 ℃40~+100 ℃
存储温度40~+100 ℃40~+100 ℃40~+100 ℃
输出接口BNCBNCBNC
信号接收设备示波器、数据采集器示波器、数据采集器等示波器、数据采集器等
机械连接方式探测筒外壁配置M6连接螺纹探测筒外壁配置M6连接螺纹探测筒外壁配置M6连接螺纹
价格¥1500¥1500¥1500
备注



型号RASIP-P-5DRASIP-P-6DRASIP-P-44DRASIP-P-10D
感光面积Φ2.54mmΦ4.57mm6.6x6.6mmΦ11.28mm
光谱范围350-1100nm350-1100nm350-1100nm350-1100nm
响应度0.65A/W@λ=970nm0.65A/W@λ=970nm0.65A/W@λ=970nm0.65A/W@λ=970nm
暗电流0.25nA0.5nA1.0nA2.0nA
上升沿时间12ns@λ=632nm17ns@λ=632nm24ns@λ=632nm43ns@λ=632nm
反向击穿电压30V30V30V30V
操作温度40~+100 ℃40~+100 ℃40~+100 ℃40~+100 ℃
存储温度40~+100 ℃40~+100 ℃40~+100 ℃40~+100 ℃
输出接口BNCBNCBNCBNC
信号接收设备示波器、数据采集器等示波器、数据采集器等示波器、数据采集器等示波器、数据采集器等
机械连接方式探测筒外壁配置M6连接螺纹探测筒外壁配置M6连接螺纹探测筒外壁配置M6连接螺纹探测筒外壁配置M6连接螺纹
价格¥1600¥1600¥1800¥2250
备注

选配附件
型号名称说明价格备注
RAOMK支撑杆架套件包含(支撑杆、杆架、底板)¥ 100
RASIP-P-PIN探测器针孔套件定制针孔>Φ5μm均可¥ 480
RASIP-P-R设备连接法兰定制探测器与其他仪器连接法兰¥ 380
RASIP-P-BP滤光片夹具RASIP-FV1探测器配置滤光片夹具¥ 380
BP532-10K滤光片中心波长532nm;带宽10nm¥480

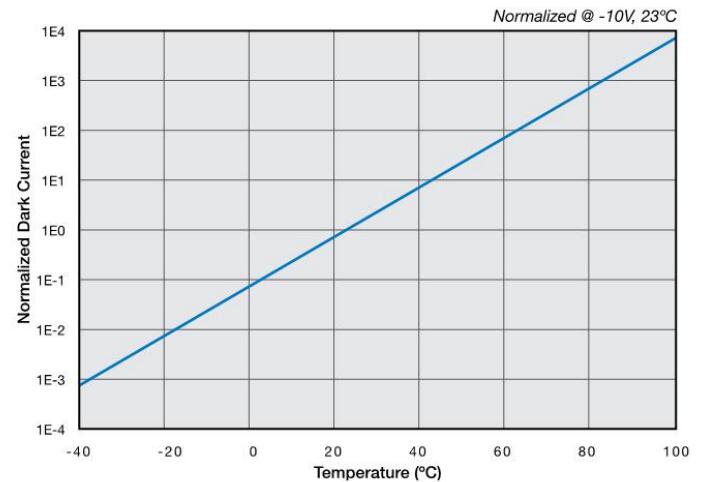

RASIP-P系列产品,暗电流与温度变化的关系曲线

说明:

1、配置更多滤光片产品请参见样本BP系列带通滤光片产品目录
2、本产品接受特殊规格尺寸定制
3、探测器配套针孔,最小规格可提供Φ5μm,其他孔径规格请致电咨询
4、RASIP-P系列产品标准品不包含支撑杆架套件,配置支撑杆架套件需另行采购
5、RASIP-P系列产品装箱包含:探测器一个、BNC数据线(1.5米)一根
6、咨询更多信息请致电瑞研科技0431-81976112

下载RASIP-P系列高速硅光电探测器datasheet






---------------------------------------------------------------------------------------------------------------------
